旋進旋渦流量計
一、主要特點
1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇，安全性能高，結構緊湊，外形美觀。
2、就地顯示溫度、壓力、瞬時流量和累積總量。
3、采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可永久性保存。
5、整機功耗極低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀表。6、防盜功能可靠，具有密碼保護，防止參數改動。
7、具備兩線制和三線制4～20mA標準電流信號輸出，脈沖輸出和RS485接口。
本系列產品執行國家JJG198-94《速度式流量計檢定規程》Q/320831AHH003-2004
二、主要技術參數
1.標準狀態條件：P=101.325kPa，T=293.15K
2.使用條件：
環境溫度：-30～+60℃ 介質溫度：-20～+80℃ 相對溫度：5%～95%
大氣壓力：86KPa～106KPa
3.流量范圍
鋁合金殼體旋進流量計流量范圍 | 不銹鋼殼體旋進流量計流量范圍 | ||||
型號規格 | 公稱通經DN | 流量范圍（m3/h） | 型號規格 | 公稱通經DN | 流量范圍（m3/h） |
ZHLUX-20 | 20 | 2～15 | ZHLUXB1-20 | 20 | 2～15 |
ZHLUX-25 | 25 | 2.5～30 | ZHLUXB1-25 | 25 | 2.5～30 |
ZHLUX-32 | 32 | 4.5～60.0 | ZHLUXB1-32 | 62 | 4.5～60.0 |
ZHLUX-50 | 50 | 10～150 | ZHLUXB1-50 | 50 | 10～150 |
ZHLUX-80 | 80 | 28～400 | ZHLUXB1-80 | 80 | 28～400 |
ZHLUX-100 | 100 | 50～800 | ZHLUXB1-100 | 100 | 50～800 |
ZHLUX-150 | 150 | 150～2250 | ZHLUXB1-150 | 150 | 150～2250 |
ZHLUX-200 | 200 | 360～3600 | ZHLUXB1-200 | 200 | 360～3600 |
該流量范圍為產品出廠檢定的流量范圍（常溫、常壓下介質為空氣，密度為1.205kg/m3）：同時，隨著壓力的增大，流量范圍也隨之增大。 | |||||
4.電氣性能指標
工作電源：外電源：+24VDC
內電源：3.6V鋰電池； 整機功耗：外電源，＜1W
內電源：＜0.3mW， 輸出方式：脈沖信號
4～20mA電池信號：對應流量0～Qmax，20mA對應流量可由用戶自己設定。
RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數。
5. 防爆標志：ExdⅡBT6 Gb
6. 防護等級：IP65

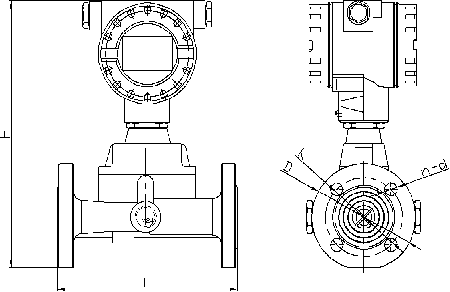

三 外形尺寸
鋁合金殼體旋進流量計外形及安裝尺寸表 | ||||||
公稱通徑DN（mm） | 壓力等級（PN） | 安裝總長度L（mm） | 安裝總高度H（mm） | 法蘭外徑D（mm） | 螺栓孔中心圓直徑K（mm） | 螺栓孔數量n螺栓孔直徑d |
20 | 1.6MPa | 160 | 410 | 105 | 75 | 4-Φ14 |
25 | 1.6MPa | 180 | 420 | 115 | 85 | 4-Φ14 |
32 | 1.6MPa | 200 | 430 | 140 | 100 | 4-Φ18 |
50 | 1.6MPa | 232 | 440 | 165 | 125 | 4-Φ18 |
80 | 1.6MPa | 330 | 490 | 200 | 160 | 8-Φ18 |
100 | 1.6MPa | 413 | 510 | 220 | 180 | 8-Φ18 |
150 | 1.6MPa | 575 | 560 | 285 | 240 | 8-Φ22 |
200 | 1.6MPa | 700 | 620 | 340 | 295 | 12-Φ22 |
不銹鋼殼體 旋進流量計外形 安裝尺寸表 | ||||||
公稱通徑DN（mm） | 壓力等級（PN） | 安裝總長度L（mm） | 安裝總高度H（mm） | 法蘭外徑D（mm） | 螺栓孔中心圓直徑K（mm） | 螺栓孔數量n螺栓孔直徑d |
20 | 4.0MPa | 200 | 300 | 105 | 75 | 4-Φ14 |
25 | 4.0MPa | 200 | 300 | 115 | 85 | 4-Φ14 |
32 | 4.0MPa | 200 | 360 | 140 | 100 | 4-Φ18 |
50 | 4.0MPa | 230 | 370 | 165 | 125 | 4-Φ18 |
50 | 6.3MPa | 240 | 390 | 180 | 135 | 4-Φ22 |
80 | 1.6MPa | 330 | 420 | 200 | 160 | 8-Φ18 |
80 | 6.3MPa | 330 | 430 | 215 | 170 | 8-Φ22 |
100 | 1.6MPa | 410 | 485 | 220 | 180 | 8-Φ18 |
150 | 1.6MPa | 570 | 510 | 285 | 240 | 8-Φ22 |
200 | 1.6MPa | 700 | 570 | 340 | 295 | 12-Φ22 |
四.安裝注意事項
1）流量計應根據流向標志安裝。
2）流量計可水平、垂直或任意角度傾斜安裝。

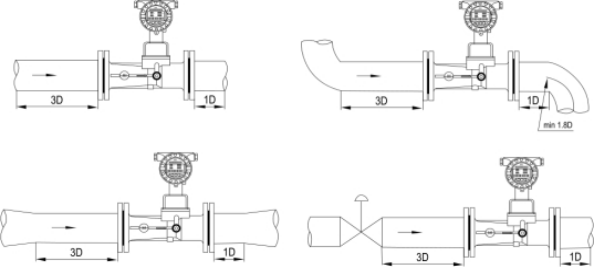

3）上下游直管段要求見圖1
4）被測介質內除含有較大顆粒或較長纖維性雜質外，一般無需安裝過濾器。
5）流量計周圍不應有強外磁場干擾及強烈的機械振動。
6）流量計必須可靠接地。
