渦街流量計
渦街流量計是根據卡門（Karman）渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。
渦街流量計是根據卡門（Karman）渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。
LUGB渦街流量計主要技術參數：
公稱通徑 | 15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公稱壓力(MPa) | DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
介質溫度(℃) | 壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，(其它材料協議供貨) |
允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
精確度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范圍度 | 1：6～1：30 |
供電電壓 | 傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池 |
輸出信號 | 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆標志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 | 普通型IP65 潛水型 IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA) ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m. |
名稱 | 規格參數 |

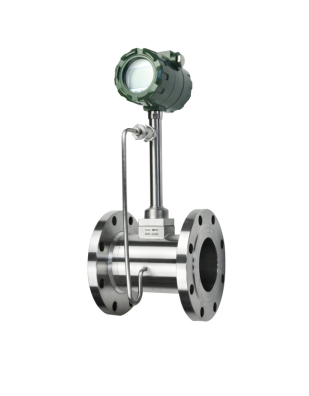

WTSLUGB/E1 | 中文液晶顯示溫壓補償一體式渦街流量計 |
測量介質 | 過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體 |
(氧氣、氮?dú)鈿錃?、天然氣、煤氣? | |
型式 | 自帶溫度壓力補償 |
公稱直徑 | 法蘭連接：DN15～DN300 |
供電 | DC24V 3.6V鋰電池 |
材質 | 不銹鋼304 不銹鋼316L |
測量精度 | ±1.0 ±1.5 ％ |
名稱 | 規格參數 |

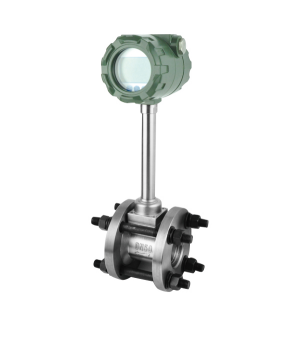

WTSLUGB/E4 | 中文液晶顯示法蘭夾持 一體式渦街流量計 |
測量介質 | 水和液體（如：水、汽油、酒精、苯類等 |
型式 | 一體式無補償 |
公稱直徑 | 法蘭連接：DN15～DN300 |
供電 | DC24V 3.6V鋰電池 |
材質 | 不銹鋼304 不銹鋼316L |
測量精度 | ±1.0 ±1.5 ％ |
名稱 | 規格參數 |

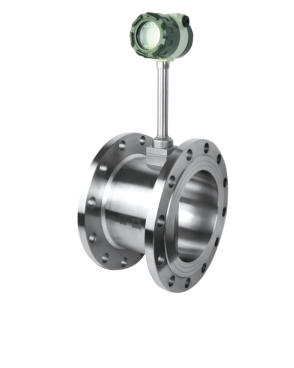

WTSLUGB/E5 | 中文液晶顯示法蘭連接無補償一體式渦街流量計 |
測量介質 | 水和液體（如：水、汽油、酒精、苯類等 |
型式 | 一體式法蘭連接無補償 |
公稱直徑 | 法蘭連接：DN15～DN300 |
供電 | DC24V 3.6V鋰電池 |
材質 | 不銹鋼304 不銹鋼316L |
測量精度 | ±1.0 ±1.5 ％ |
名稱 | 規格參數 |

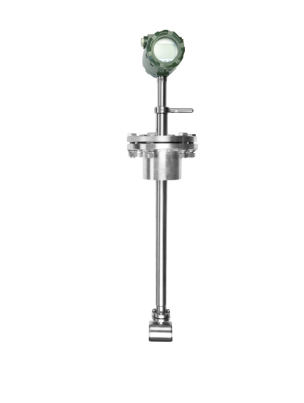

WTSLUGB/E6 | 中文液晶顯示法蘭連接無補償插入式渦街流量計 |
測量介質 | 水和液體（如：水、汽油、酒精、苯類等 |
型式 | 一體式法蘭連接插入式 |
公稱直徑 | 法蘭連接：DN300～DN1500 |
供電 | DC24V 3.6V鋰電池 |
材質 | 不銹鋼304 不銹鋼316L |
測量精度 | ±1.5 ±2.5 ％ |
儀表口徑 | 液體 | 氣體 | ||
測量范圍(m3/h) | 輸出頻率范圍(Hz) | 測量范圍(m3/h) | 輸出頻率范圍(Hz) | |
15 | 0.3～5 | 35～600 | 2.2～20 | 260-～2000 |
20 | 0.6～10 | 29～420 | 4～36 | 210～1900 |
25 | 1.2～16 | 25～336 | 8.8～55 | 190～1140 |
32 | 1.8～20 | 18～264 | 10～150 | 156～1080 |
40 | 2～40 | 10～200 | 27～205 | 140～1040 |
50 | 3～60 | 8～160 | 35～380 | 94～1020 |
65 | 4～85 | 6～120 | 35～800 | 94～940 |
80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
125 | 20～350 | 3.2～57 | 150～2000 | 38～475 |
150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
200 | 45～800 | 2～31 | 560～8000 | 22～315 |
250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
(300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
(400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
(500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
(600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
(800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
(1000) | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
>(1000) | 協議 | 協議 | ||
禁止帶電進行操作
確認供電類型及方式
本公司產品分為兩種類型，根據供電方式不同區分，分為電池供電和24V供電兩類。

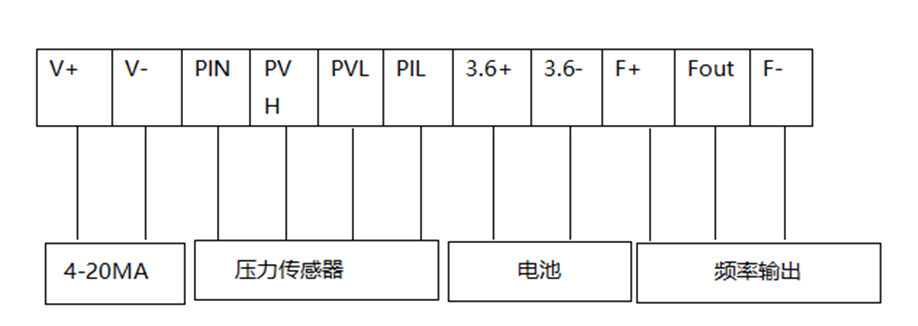

V+ V-為兩線制電流輸出端口。
PIN+ PVH PVL PIL-為壓力傳感器接口。
3.6+ 3.6-為電池接口。
F+ F- 為頻率輸出電源正負接口 FOUT為頻率輸出接口。
需要哪個部分的功能接對應部分的接線端子即可。

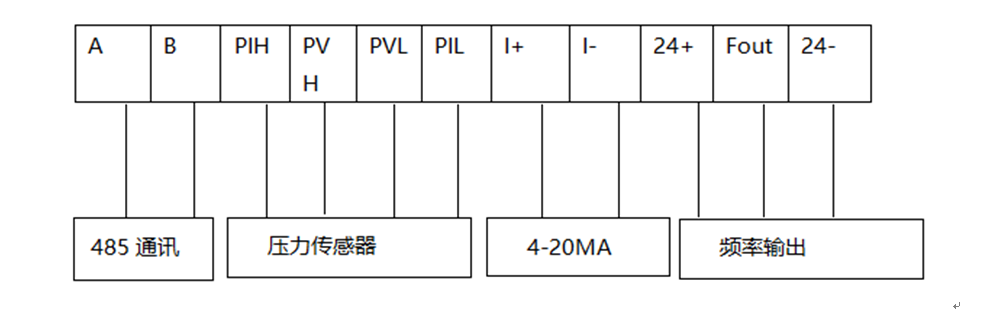

A B為485通訊輸出端口。
PIN+ PVH PVL PIL-為壓力傳感器接口。
I+ I- 為電流信號輸出端口。
24+ 24- 電源正負。
FOUT為頻率輸出接口。
需要哪個部分的功能接對應部分的接線端子即可
