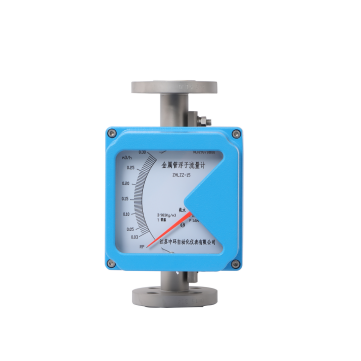

金屬管（轉子）浮子流量計
LZ系列金屬轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構，具有體積小、壓損小、量程比大（10~20:1）、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件下得流量測量與過程控制。
LZ系列金屬管轉子流量計的系列產品，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型、控制報警型；按防爆要求分類，又可分為普通型、本質安全型、隔離防爆型三種。 LZ系列金屬管轉子流量計采用無接觸檢測磁場角度變化的磁測傳感器、并配以高性能MCU，可實現液晶指示、累積、遠傳輸出（4～20mA）、脈沖輸出、上下限報警輸出等功能，該型智能信號變送器具有及高的精度和可靠性，完全可以取代進口同類型儀表，且具有性價比高、在線參數標定、掉電保護等特點。 LZ系列金屬管轉子流量計的設計制作還考慮了用戶工藝流向要求，有LZ50垂直安裝式、LZ51上進下出安裝式、LZ52側進側出安裝式、LZ53底進側出安裝式、LZ54螺紋連接式、LZ56R/L水平安裝式等安裝方式可選。
傳感器的觸液材質有四種：不銹鋼、哈氏合金、鈦材、不銹鋼襯PTFE；用戶可根據不同的工藝壓力及介質的腐蝕性要求，選擇不同的觸液材質，來滿足工藝的耐壓及介質防腐的需要。根據不同的測量要求，用戶在選型時，可以選擇不同的指示器組合，來實現不同的測量要求。具體指示器形式與其對應功能見指示器型譜表。
技術規格參數 | |
測量范圍 | 水 (20℃) 6～150000 l/h |
空氣（0.1013MPa 20℃） 0.05～4000 m3/h | |
量 程 比 | 10:1（特殊型20：1） |
精度等級 | 1.0 1.5 2.5 |
工作壓力 | DN15～DN50 PN4.0MPa （特殊型25MPa）DN80～DN100 PN1.6MPa （特殊型16MPa）夾套壓力等級：1.6MPa |
介質溫度 | 標準型 -80℃～+220℃高溫型 300℃襯PTFE型 ≤85℃ |
環境溫度 | -40℃～+120℃(電遠傳型≤65℃) |
介質粘度 | DN15： ≤5mPa.s≤30mPa.s)DN25： ≤250mPa.s DN50～DN150：≤300mPa.s |
液晶顯示 | 瞬時流量顯示數值范圍:0～9999.99 累積流量顯示數值范圍:0～999999.90 |
輸 出 | 標準信號:二線制4～20mA 報警信號:集電極開路,MAX100Ma@30VDC內部阻抗100W |
供 電 | 標準型:24VDC±20%交流型:220VAC(85～265VAC) 電池型:3.6@5.2AH鋰電池 |
連接方式 | 標準型：HG20592法蘭特殊型：用戶提供法蘭標準螺紋連接型：DIN11851或用戶指定 |
電氣接口 | M20×1.5、PG11、1/2”NPT |
整體高度 | 標準型:250mm(其他安裝方式例外) |
防護等級 | IP65 |
防爆標志 | 本安型：ExiaIICT3～6 隔爆型：ExdIIBT4 |

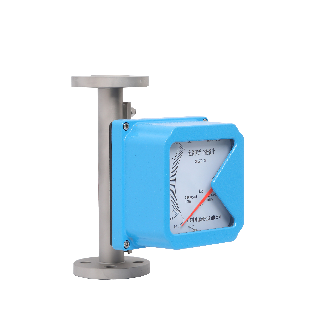

垂直安裝就地指針顯示 指針顯示+4-20mA輸出

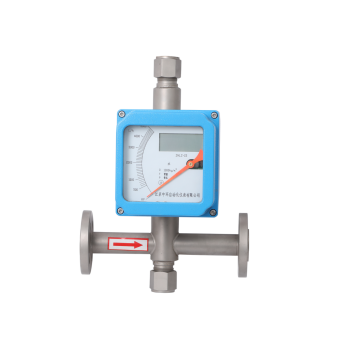

垂直安裝液晶顯示 水平安裝+液晶顯示

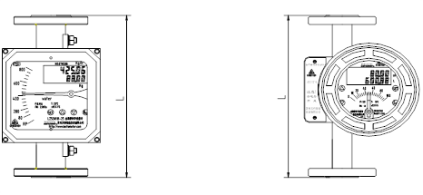

LZ標準型外形尺寸及重量
口徑 | DN15 | DN25 | DN50 | DN80 | DN100 | DN150 |
L(mm) | 250mm | 250mm | 250mm | 250mm | 250mm | 250mm |
重量Kg | 5.0 | 6.5 | 10 | 15.5 | 17 | 35 |

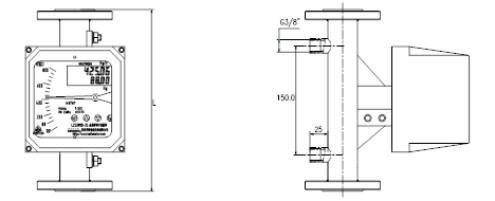

LZ/T夾套型外形尺寸及重量 （方形：本安型；圓形：隔爆型）
口徑 | DN15 | DN25 | DN50 | DN80 | DN100 | DN150 |
L(mm) | 250mm | 250mm | 250mm | 250mm | 250mm | 250mm |
重量Kg | 7.5 | 10 | 13 | 19 | 21 | 38 |

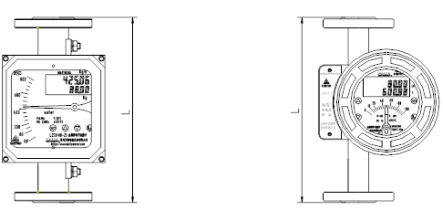

LZ50/PTFE型外形尺寸及重量
口徑 | DN15 | DN25 | DN50 | DN80 | DN100 |
L(mm) | 250mm | 250mm | 250mm | 250mm | 250mm |
重量Kg | 5.0 | 6.5 | 10 | 15.5 | 16.5 |
LZ/c型外形尺寸、重量及壓損
口徑 | DN15 | DN25 |
L(mm) | 250mm | 250mm |
重量Kg | 6.0 | 7.2 |
壓 損KPa | 21 | 30 |

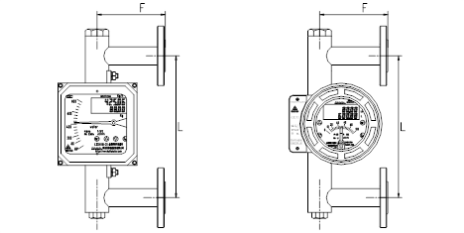

LZ/c型外形尺寸、重量及壓損
口徑 | F(mm） | L(mm） | H(mm） | 重量Kg | 壓損KPa |
DN50 | 120 | 250 | 650 | 13 | 36 |
DN80 | 150 | 300 | 800 | 34 | 45 |
DN100 | 150 | 300 | 800 | 49 | 58 |
DN150 | 180 | 350 | 850 | 66 | 63 |

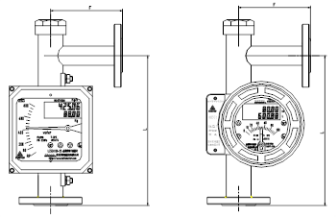

LZ/z型外形尺寸、重量及壓損
口徑 | F(mm） | L(mm） | H(mm） | 重量Kg | 壓損KPa |
DN15 | 120 | 250 | 350 | 4.5 | 18 |
DN25 | 120 | 250 | 350 | 7 | 22 |
口徑DN | 水(20℃) | 空氣0.1013MPa 20℃ | 最大壓力損失KPa | ||
L/h 最大量程（量程比10:1） | m3/h | ||||
mm | 常規型 | 防腐型 | 1□ | 水 | 空氣 |
15 | 16 | / | 0.5 | 2 | 7 |
25 | 16 | 0.7 | 2.3 | 7.2 | |
40 | 25 | 1.1 | 2.5 | 7.3 | |
63 | 40 | 1.8 | 2.5 | 7.5 | |
100 | 63 | 2.8 | 2.5 | 7.8 | |
160 | 100 | 4.8 | 2.6 | 8.0 | |
250 | 160 | 7.0 | 2.7 | 10.0 | |
400 | 250 | 10.0 | 2.9 | 10.8 | |
630 | 400 | 16.0 | 3.4 | 14 | |
25 | 630 | 400 | 16 | 4.0 | 7.0 |
1000 | 630 | 30 | 4.1 | 8.0 | |
1600 | 1000 | 45 | 4.4 | 12.0 | |
2500 | 1600 | 70 | 5.2 | 19.0 | |
4000 | 2500 | 110 | 7.0 | 25.0 | |
6300 | 4000 | 180 | 12.5 | 33.0 | |
50 | 6300 | 4000 | 180 | 4.7 | 8.0 |
10000 | 6300 | 250 | 5.1 | 15.0 | |
16000 | 10000 | 400 | 6.2 | 22.0 | |
25000 | 16000 | 1000 | 8.0 | 35.0 | |
80 | 25000 | 16000 | 1000 | 5.3 | 15.0 |
40000 | 25000 | 1200 | 7.8 | 22.0 | |
60000 | 40000 | 1600 | 8.3 | 25.0 | |
100 | 63000 | 40000 | 1800 | 11.4 | 35.0 |
100000 | 63000 | 3000 | 16.7 | 45.0 | |
150 | 150000 | 100000 | 4000 | 17.0 | 47.0 |
LZ系列金屬管轉子流量計的流量指示與電信號輸出由指示器完成。指示器有M1和M2兩種型式（根據指示器內的信號變送器分類），在M1型和M2型指示器中，按防爆形式又可分為普通型、本安型、隔爆型三種。
M1型指示器
M1型指示器能實現的功能有：指針就地指示、指針就地指示+4～20mA遠傳輸出、指針就地指示+上下限報警（控制點可調）。
M1型指示器的電信號遠傳由指示器內加裝的轉角變送器將浮子的位置轉換成與流量相對應標準信號完成的。如用在危險場合，請選本安型（標志為iaIICT3～6）或隔爆型（標志為dIIBT5），本安型須配備安保器或安全柵配套使用組成本安系統，安全柵可選。LB930、LB906等。
M1型指示器的上下限報警由指示器內加裝的TG22限位開關完成的。TG22限位開關由SJ3.5N型起始器和安裝在指針軸上的切割鋁片組成。通過改變鋁片的位置，可以任意設定限位置。TG22限位開關與外部的WE77隔離轉換放大器(晶體管繼電器)配合使用實現上、上限報警信號的遠傳輸出，并具有本安防爆性能。
注：M1型指示器的電信號變送輸出與限位開關只能任選其一。
K1/K2--代表上/下限報警；K3--代表上下限報警。

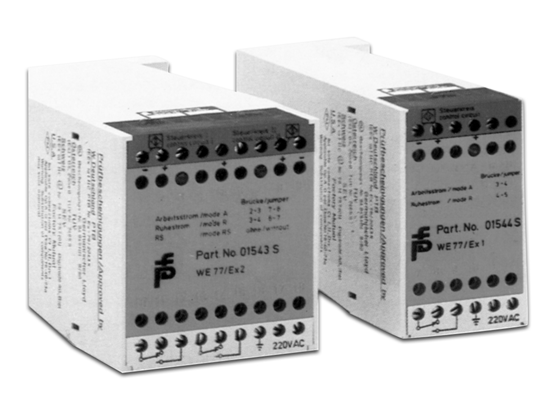

WE77晶體管繼電器
WE77晶體管繼電器WE77/Ex-1和WE77/Ex-2包括一個電源組、晶體管整流放大器和中間繼電器輸出。根據操作模式分A型R型和RS.
A型(輸出用控制電路低電感給出)工作時,處于釋放狀態,該型可演變換成R型(輸出由控制電路高電感給出)或RS型(帶有控制電路電纜損壞監控)LED(發光二級管)或可顯示出電纜的損壞情況。
WE77Ex-1(用于一個限位開關)
操作模式 | 接線端子 | 接線端子 |
A型 | 2---3 | 7---8 |
R型 | 3---4 | 6---7 |
RS型 | ---- | ---- |
WE77Ex-2(用于兩個限位開關)
操作模式 | 接線端子 |
A型 | 3-----4 |
R型 | 4-----5 |
RS型 | ------ |
1WE77技術參數(表中括號內值為防爆系統最大值)
WE77/Ex-1 | WE77/Ex-2 | |
電源 | 220VAC、24VDC（標準） | |
消耗功率 | 3.5W | |
環境溫度 | -25～+60℃ | |
防護類別 | IP30 | |
開路電壓 | 8VDC(13.5) | 8VDC(13.5) |
短路電流 | 8mA(31mA) | 8mA(62mA) |
允許電感 | 3mH(31mH) | 13mH(2.6mH) |
允許電容 | 230nF(609nF) | 160nF(539nF) |
觸點負荷 | 4A/250V/500VA/COSφ=0.7 | |
觸點形式 | 1Z | 1Z(每路) |
繼電器吸合時間 | ≤10mS | ≤10mS |
繼電器釋放電間 | ≤20mS | ≤20mS |
