LGXT系列楔形智能流量計是我公司長期在油田實地考察總結以往流量計在油田使用中的缺點而研制，開發的適用于粘滯性液體的流量測量，粘度可高達500mPaS,用于泥漿、礦漿、含沙原油、污水、重油、渣油等含有固體的懸浮液和低雷諾數等液體介質的流量測量。
楔形流量計是一種新型流量計，從20世紀80年代開始使用。楔形流量計試件為V形楔（又稱楔形節流件），楔形流量計的圓角頂角向下，有利于液體或含有顆粒物質的液流的順利通過，不會在節流件的上游側產生滯流。因此，它特別適用于測量石油、建材等行業的質量流量和氣體流量。
楔形流量計特點
1機械工作良好，定位準確，校準楔形流量計，精度到達0.5級。
具有自清潔功能，無滯流區。
3非常耐磨，壽命長，維護成本低。
4永久壓力損失小于孔板。
5一體式結構，無需下載壓力引導管道進行現場組裝，直接將法蘭與管道螺紋連接或連接。施工省時、方便，維護成本低。
楔形流量計概述
楔形流量計是一個V形節流元件，其光滑的頂角朝下，因此含有灰塵顆?；蛲该饕后w的液體可以平穩通過，而不會在節流元件上游產生滯流。楔形流量計用于流量測量粘度高達500兆帕秒的粘稠液體，如燃料油、渣油、重油、含有細小顆粒的液-固混合物，如流量測量泥漿、污水等。，而流量測量代表氣體和蒸汽等介質。

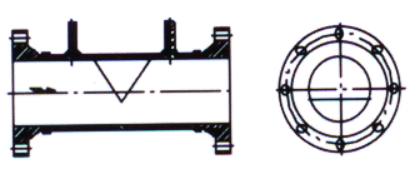

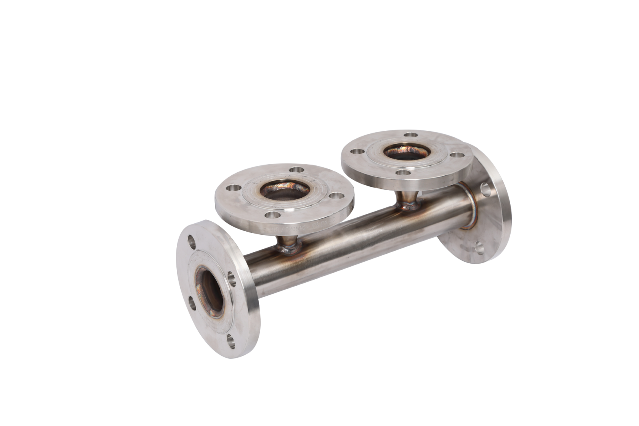

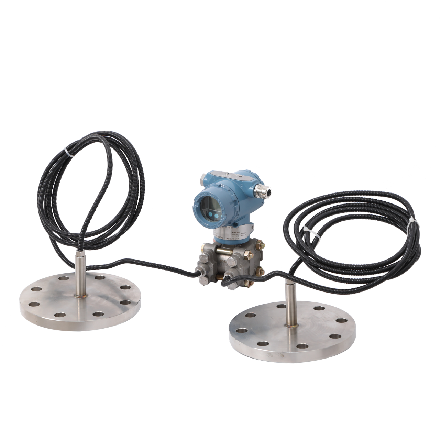

楔形節流裝置 雙法蘭差壓變送器
LGXT系列楔形智能流量計 | |
測量介質 | 臟污氣體、粘稠液體、蒸汽等各種介質 |
型 式 | 法蘭式 |
公稱通徑DN | DN15—300mm （DN>300亦可設計、生產） |
被測介質溫度 | -50℃～+400℃ |
耐壓范圍 | ≦6.3MPa |
取壓方式 | 雙法蘭口取壓 |
節流件/法蘭材質 | 鑄鋼 304SS 316L HC Ti 15Crmo 310S |
防護等級 | IP65 |
防爆等級 | ExdiaIICT5 ExdIIbT6 |
精度等級 | ±1.0級％ ±1.5級％ |
安裝方式 | 法蘭安裝 |
安裝直管段 | 前5D后3D D為管道內經 |
型號 | 通徑mm | 楔形比h/D | 流量范圍M3/H | 長度（㎜） | 工作壓力（MPa） | 介質溫度（℃） | 水校精度（或油校） | 法蘭標準 | |
LGXT-G-15 | 15 | 0.2～0.5 | 0.28～2.7 | 600 | 0.2～42 | -20～300 | 0.2%0.5% | 0.2% | GB9113-88 |
LGXT -G-25 | 25 | 0.8～7.5 | 600 | ||||||
LGXT -G-40 | 40 | 1.5～21 | 700 | ||||||
LGXT -G-50 | 50 | 3～33 | 700 | ||||||
LGXT -G-80 | 80 | 6～75 | 800 | ||||||
LGXT -G-100 | 100 | 0.3～0.5 | 17～100 | 800 | |||||
LGXT -G-150 | 150 | 45～310 | 1000 | ||||||
LGXT -G-200 | 200 | 68～460 | 1000 | ||||||
LGXT -G-250 | 250 | 109～865 | 1200 | ||||||
LGXT -G-300 | 300 | 155～1225 | 1200 | ||||||
楔形比H/D | 上游側最小直管段長度 | |||
彎頭90° | T形三通 | 球閥 | 閘閥（全開） | |
0.2 | 6 | 6 | 10 | 6 |
0.3 | 8 | 8 | 11 | 6 |
0.4 | 12 | 12 | 14 | 8 |
0.5 | 14 | 14 | 16 | 10 |
適用于測量各種臟污介質、粘性介質或低雷諾數介質的流量
型 號：LGUT
取壓方式：特殊取壓
適用壓力：0.01～42.0MPa
適用管徑：50～300mm

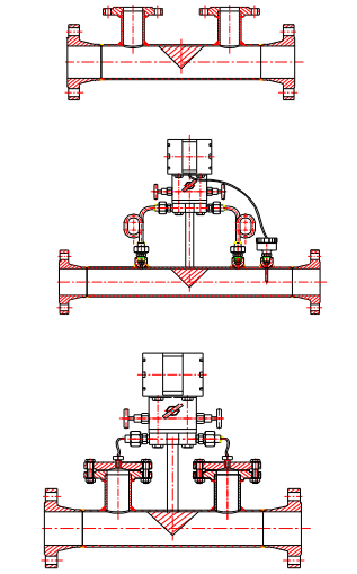

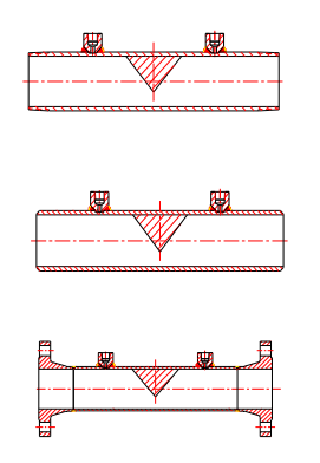

精度等級：1.0 結構形式：(如左圖所示)
A 型 （對夾式） 螺紋
取壓尺寸：DN15mm～DN80mm
B 型 （螺紋式） 螺紋
取壓尺寸：DN15mm～DN80mm
C 型 （焊接式） 螺紋
取壓尺寸：DN15mm～DN80mm
D 型（螺紋取壓、法蘭連接）
尺寸：DN15mm～DN300mm
E 型（法蘭取壓、法蘭連接）
尺寸：DN15mm～DN300mm
F 型（一體化變送器安裝連接）
尺寸：DN15mm～DN300mm
G 型（一體化安裝，適用全系列）
尺寸：DN15mm～DN300mm
